システムファミリのタイプで要素を取得

プロジェクトにある要素の中から指定したシステムファミリのタイプを取得する

2つのノードを組み合わせます

ちょっとややこしい

ここでいうタイプはRevitに元から組み込まれているタイプの事を指しています。

外からロードするファミリではなく、Revitに標準で用意されているファミリつまりシステムファミリタイプに関わるノードです。

詳しく説明すると少し長くなってしまうので取り合えずこんな理解でサラっと💨

詳細を知りたい方はこちらからどうぞ

組み合せ方

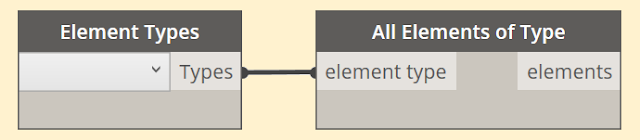

「Element Types」と「All Elements of Type」を組み合わせる。

■Element Type
システムファミリのタイプを指定するのに使います。

▪システムファミリを指定する方法

ファミリとそのタイプは∨をプルダウンして指定します。

（プロジェクトにあるファミリとそのタイプがプルダウンリストに表示されます）

■All Elements of Type
プロジェクトにある指定したタイプを全て選択します。

例 その①
プロジェクトの壁のタイプを取得する

「Wall Type」を選択すると下記のようにプロジェクト内に用意された全ての壁のタイプが取得されます。

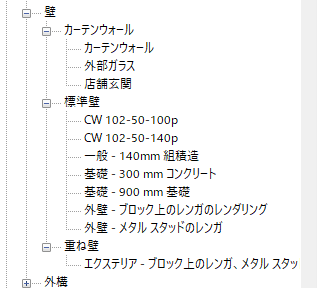

プロジェクトブラウザの壁カテゴリの内容と同じになります。

例 その②
プロジェクトに配置した壁を取得する

「Wall」タイプを指定するとプロジェクト内に用意された全ての壁が選択されます。

「Wall」は配置した壁のインスタンスを指しています

Dynamo Core2.1.0.7500
